波返ブロック

波返ブロック

特 長 規格諸元 形状寸法 施工写真

特長
  • 専用の大型水平積みブロックを積上げるだけで、直立堤本体工が築造できますので、足場工、支保工、型枠工、鉄筋工を必要とせず、大幅な工期短縮が図れます。
  • 工種削減による作業量の大幅削減と、作業のほとんどが陸側から行えることから、、作業者の負担軽減と安全性向上が図れます。

規格諸元
規格 波返曲率半径 法勾配 寸法(m) 質量 (t)
波返部 A形Block
(波返部4type)
R1.5 1:0.3 (直高)2.50×(延長)2.00×(控長)1.088 2.948
1:0.5 (直高)2.60×(延長)2.00×(控長)1.337 3.213
R2.0 1:0.3 (直高)2.80×(延長)2.00×(控長)1.014 3.204
1:0.5 (直高)3.00×(延長)2.00×(控長)1.286 3.641
背面Panel 上段用(4Type共通) (高さ)1.17×(延長)2.00×(厚さ)0.12 0.632
中段用(4Type共通) (高さ)1.20×(延長)2.00×(厚さ)0.12 0.639
下段用(4Type 別) (高さ)0.28〜0.78×(延長)2.00×(厚さ)0.12 0.152〜0.427
擁壁部 B形Block
(擁壁部沖側)
1:0.3 (直高)1.00×(延長)2.00×(控長)0.574 1.306
1:0.5 (直高)1.00×(延長)2.00×(控長)0.615 1.359
C形Block
(擁壁部岸側)
1:0.0 (直高)1.00×(延長)2.00×(控長)0.550 1.132
1:0.1 (直高)1.00×(延長)2.00×(控長)0.553 1.136
連結Block
(高さ)0.25×(幅)0.20×(長さ)0.605〜2.845 0.059〜0.315

形状寸法

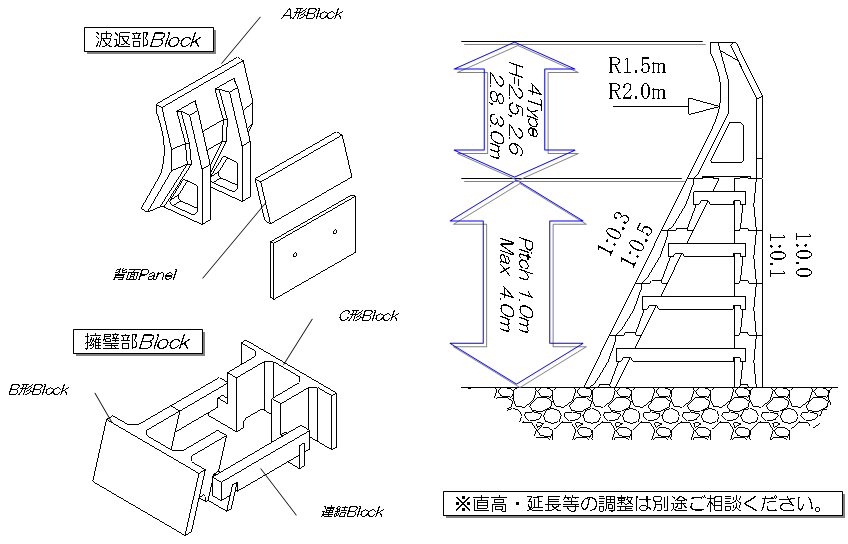

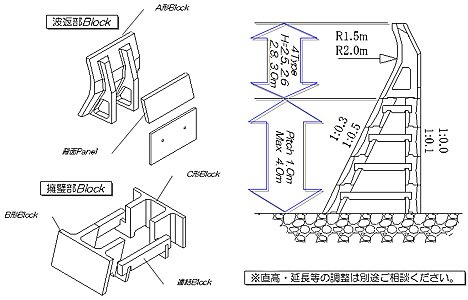

波返ブロック形状寸法

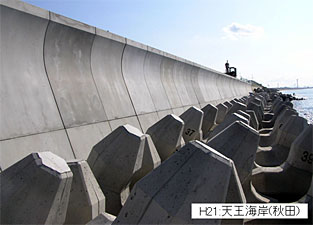

施工写真

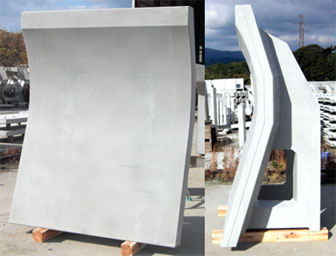

波返ブロック
波返ブロック

お問い合わせメールアドレス: ushida.ushisan@plastic-form.jp


波返ブロックをご使用頂いた工事2件が表彰されました
■平成21年度完成優良工事等〔国交省北陸地方整備局長表彰〕
■平成22年度 第31回 秋田県優良工事表彰
